应变片式传感器工作原理

应变片式传感器工作原理

应变片式传感器是通过在力→电量的转换部使用应变片，可将各种物理量(载荷，力，压力，加速度，振动，位移，扭矩等)转换为电量输出的传感器。根据该电量输出的测量目的，能够与各种测量仪器相连接，并可进行各种物理量的显示，记录，控制。由于在转换元素处使用了应变片使传感器更为小型轻便化，在抑制机械性位移的同时，以简单的结构实现更为卓越的直线性。并且，作为从实验，研究到工业用的测量仪器，越来越多地被应用到生产线的监控系统之中。应变片式传感器中包含了可检测压缩力及伸缩力等载荷的传感器，测量碰撞及振动加速度的加速度传感器。

应变片的输出和应变的关系

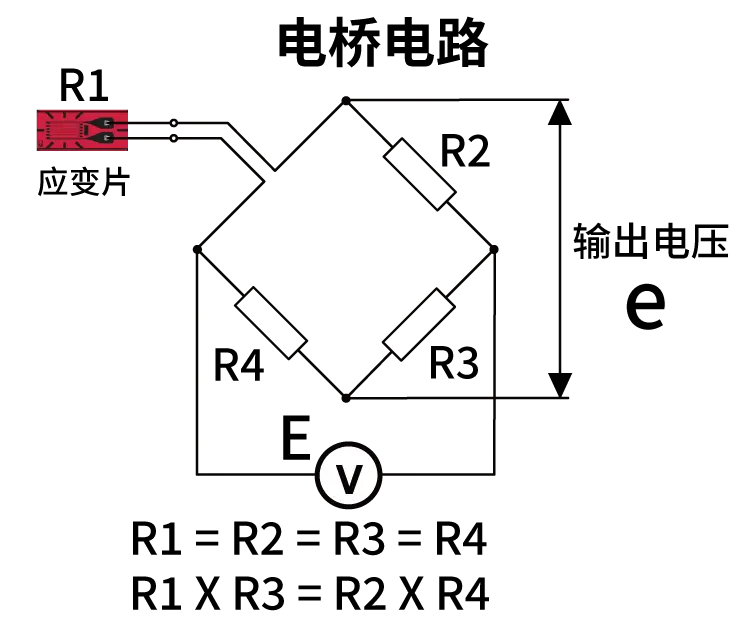

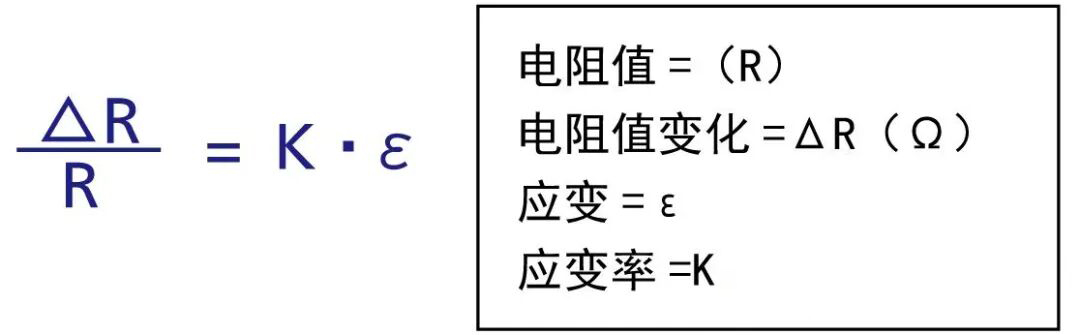

一般来说，如下图称之为惠斯通电桥，适合连接到检测微小电阻值变化的电路。应变片的电阻值（R），由拉伸或压缩引起的电阻值变化为ΔR（Ω），应变ε可通过下面的算式求出。

应变片式传感器应用场合

用于各种载荷试验及材料试验的位移传感器，测量旋转体等扭矩的扭矩传感器，用于汽车试验的传感器，用于测量土木·建筑的土压·应力·间隙水压等众多种类传感器。
