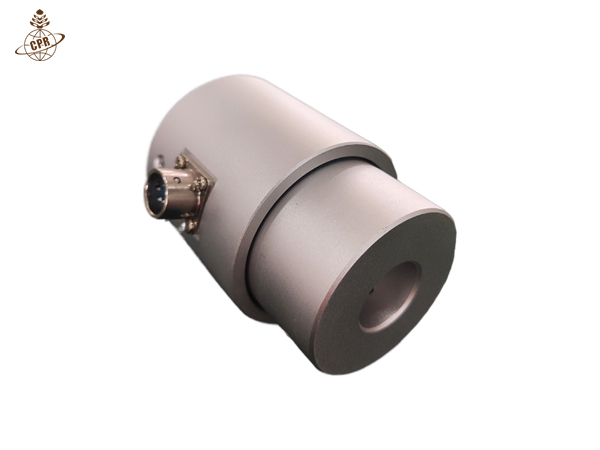

圆形张力传感器,当物体受到外力拉伸或压缩时,其内部电阻应变片会随之产生形变,导致电阻值发生变化。这种电阻值的变化与受到的张力成正比,传感器通过测量电阻变化,将张力转换为可读的电气信号输出。
1、张力传感器的原理与用途:
应用原理:电阻应变式原理,高精度,标准航空插头
安装简单:单边悬臂式辊筒安装
应用行业:
纺织,造纸,涂布,适用于各种卷材(如纸张,薄膜,标签,布匹,胶带,保鲜膜,电池极片等张力在生产过程中的张力测量
2、为什么要用张紧力传感器?
材料在放卷和收卷过程中,材料的卷径会不断的变化,加上设备运转的同步性不一致,会导致卷材张力过紧或松弛,则会出现卷材厚度不均、松弛、褶皱等问题,使用张力传感器配合显示控制器后即可实现自动控制张力大小,排除质量隐患。
3、规格参数:
量 程Capacity | 0~50/100/200N | 零点平衡Zero balance | ±0.1mV/V |
额定输出Rated output | 1.0 ±0.1 mV/V | 蠕 变creep | 0.05%R.O./30min |
非 线 性Non-linearity | 0.05% R.O. | 零点温漂Temp.effect on zero | 0.05%R.O./10℃ |
滞 后Hysteresis | 0.05% R.O. | 灵敏度温漂Temp.effect on output | 0.05%R.O./10℃ |
重 复 性Repeatability | 0.05 % R.O. | 输入阻抗Input impedance | 350 ± 15Ω |
工作温度范围.temp range | - 20 ~ 80ºC | 输出阻抗Out impedance | 350 ± 5Ω |
温度补偿范围Compensated temp range | -10℃~60℃ | 绝缘阻抗Insulation | ≥2000MΩ |
推荐激励电压Recommended excitation | 5~12V DC | 安全载荷Safe overload | 150% R.C. |
材料 Material | 铝合金Aluminium alloy | 最大负载Ultimate overload | 200% R.C. |
导 线Cable | 4芯屏蔽电缆 3m | 防护等级Protection class | IP65 |
