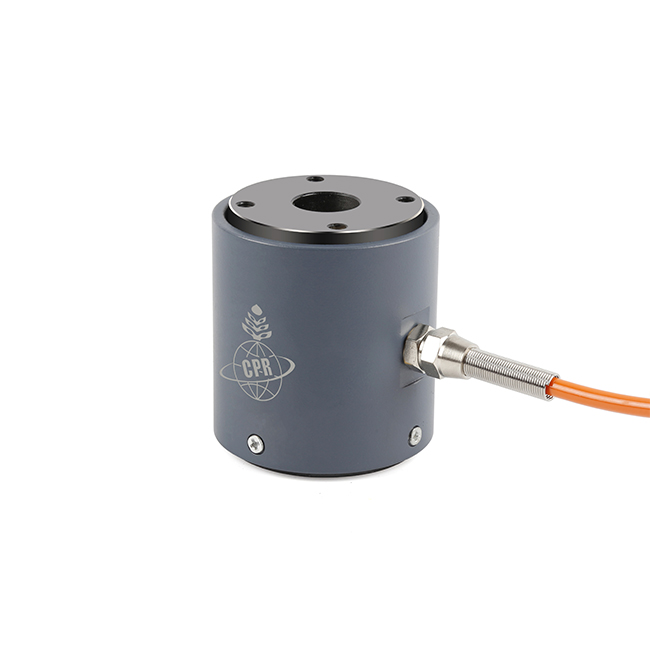

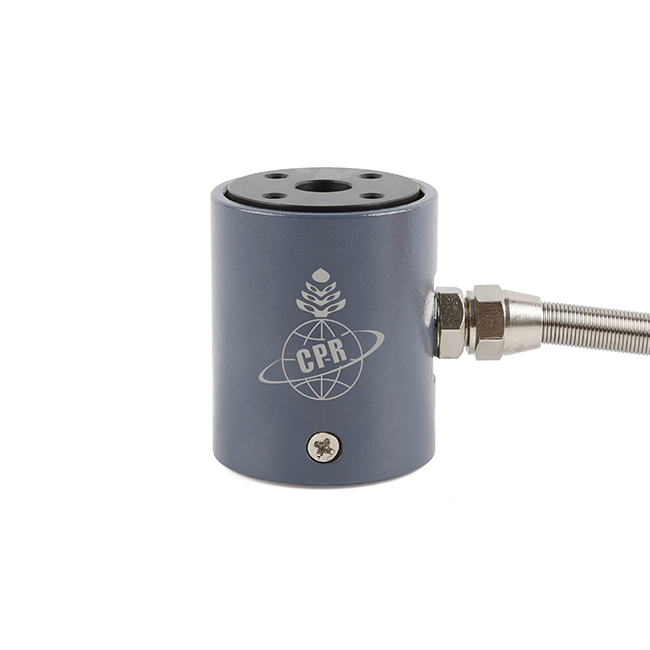

柱式称重传感器属厂家自主自销，型号CPR702系列，在多个领域广泛应用
1、柱式称重传感器的用途和特点：
柱式称重传感器适用于压装机机械测力，传感器底部4个安装孔可与法兰连接安装，从而固定实现冲压试验
CPR-S07-10T的中心贯穿孔上下各6mm处为直径18，中间部为直径12贯穿。
2、柱状称重传感器的选型表：
规格型号Type | φA | φB | C | D | φE | φF | G | 重量(kg) |
CPR702-S07-200K/500K | 40 | 35 | 50 | 1 | 24 | 10 | 2*4-M4 深8 | 0.3 |
CPR702-S07-1/2/5T | 62 | 55 | 70 | 2 | 44 | 18 | 2*4-M5 深8 | 1.0 |
CPR702-S07-10T | 62 | 55 | 80 | 2 | 44 | * | 2*4-M5 深8 | 1.3 |
CPR702-S07-20T | 88 | 80 | 100 | 2 | 60 | 20 | 2*4-M8 深12 | 2.6 |
CPR702-S07-30T | 100 | 90 | 120 | 2 | 70 | 20 | 2*4-M8 深15 | 4.6 |
CPR702-S07-50T | 134 | 120 | 150 | 2 | 90 | 30 | 2*4-M10 深16 | 11 |
3、柱形称重传感器的规格技术参数表：
量 程Capacity | 0~50t | 零点输出Zero balance | 0.1%R.O. |
额定输出Rated output | 1.5 ± 0.5mV/V | 蠕 变creep | 0.07~0.2%R.O./30min |
非 线 性Non-linearity | 0.2~0.6%R.O | 零点温漂Temp.effect on zero | 0.05 R.O./10℃ |
滞 后Hysteresis | 0.04~0.2%R.O | 灵敏度温漂Temp.effect on output | 0.05 R.O./10℃ |
重 复 性Repeatability | 0.03~0.05%R.O | 输入阻抗Input impedance | 700Ω±15Ω |
工作温度范围.temp range | -20℃～70℃ | 输出阻抗Out impedance | 700Ω±5Ω |
温度补偿范围Compensated temp range | -10℃～50℃ | 绝缘阻抗Insulation | ≥5000MΩ（100V DC） |
推荐激励电压Recommended excitation | 5~10V.DC | 安全载荷Safe overload | 120%R.C. |
最大激励电压Maximum Excitation | 15V DC | 极限载荷Ultimate overload | 150%R.C. |
导 线Cable | 4芯屏蔽电缆 Ø5*3m | 防护等级Protection class | IP64 |
